带式输送机的结构组成是怎样的?

带式输送机的结构组成是怎样的?

带式输送机主要由以下几个部分组成：

一、输送带

输送带是带式输送机的承载构件和牵引构件，通常由橡胶、塑料、纤维织物等材料制成。其作用是承载物料并将其从一个地方输送到另一个地方。根据不同的输送要求，输送带可以有不同的宽度、厚度和强度。

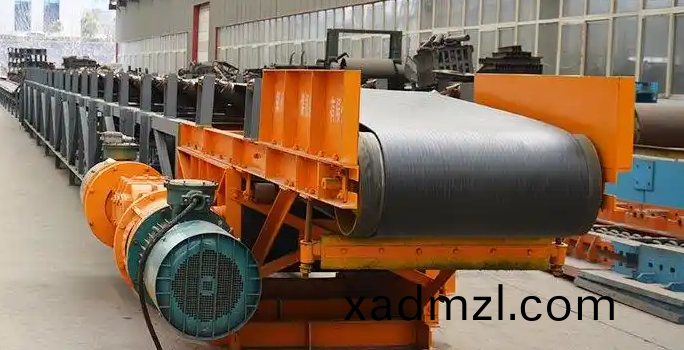

二、驱动装置

电动机：提供动力来源，将电能转化为机械能。

减速器：降低电动机的转速，提高转矩，以满足输送带运行的需要。

传动滚筒：通过与输送带之间的摩擦力，带动输送带运转。传动滚筒通常分为主动滚筒和从动滚筒，主动滚筒由电动机通过减速器驱动。

三、托辊

承载托辊：安装在输送带的下方，用于支撑输送带和物料的重量。承载托辊一般沿输送机的长度方向均匀布置，其数量和间距根据输送带的宽度、物料的重量和输送距离等因素确定。

回程托辊：安装在输送带的下方，用于支撑回程输送带。回程托辊的作用是减少输送带的下垂度，保证输送带平稳运行。

缓冲托辊：安装在输送机的受料点处，用于减少物料对输送带的冲击。缓冲托辊一般采用橡胶或弹簧等弹性材料制成，能够有效地吸收物料的冲击力，保护输送带和其他设备。

四、张紧装置

张紧装置的作用是使输送带保持一定的张力，以保证输送带与传动滚筒之间有足够的摩擦力，防止输送带打滑。张紧装置通常有螺旋式张紧装置、重锤式张紧装置和液压式张紧装置等几种类型。

五、机架

机架是带式输送机的支撑结构，用于安装驱动装置、托辊、张紧装置等部件。机架一般由钢材焊接而成，具有足够的强度和刚度，以保证输送机的稳定运行。

六、清扫装置

清扫装置用于清除输送带上粘附的物料，防止物料在输送带上堆积，影响输送机的正常运行。清扫装置一般有刮板清扫器、毛刷清扫器和高压水冲洗装置等几种类型。

七、安全保护装置

跑偏开关：用于检测输送带的跑偏情况，当输送带跑偏超过一定限度时，跑偏开关会发出报警信号，并自动停机，以防止输送带损坏和事故的发生。

拉绳开关：安装在输送机的两侧，当发生紧急情况时，操作人员可以拉动拉绳开关，使输送机立即停机。

打滑检测装置：用于检测输送带与传动滚筒之间的打滑情况，当打滑超过一定限度时，打滑检测装置会发出报警信号，并自动停机，以防止输送带打滑损坏和事故的发生。
